Bomba vertical de la mezcla
>
|
| Lugar de origen | Sichuan, China |
| Nombre de la marca | horizontal-slurrypump.com |
| Certificación | ISO9001 |
| Número de modelo | OEM |
| Documento | Manual del producto PDF |

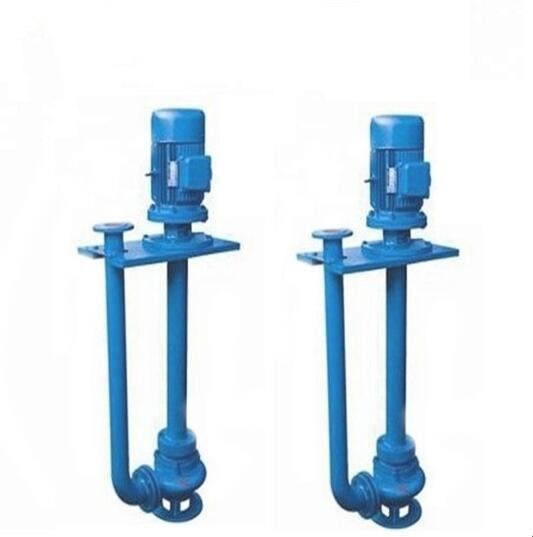

Bomba de explotación minera larga resistente de la arena de la bomba de eje vertical del servicio de garantía con la placa de ayuda
Dibujo de la estructura
| 1 | Cubierta Volute | 2 | ayuda | 3 | Base del motor |
| 4 | Impeledor | 5 | Placa de ayuda izquierda | 6 | Tubo de descarga |
| 7 | Placa posterior del trazador de líneas | 8 | Llevar el cuerpo | 9 |
Placa de ayuda derecha |
El producto resume
a. las bombas verticales de la mezcla de las ZJL-series son bomba centrífuga de la mezcla de la solo-succión de la sola etapa.
b. las bombas de las ZJL-series están de acuerdo con la teoría de líquidos bifásicos y se diseñan según el principio de minimizar la pérdida total.
c. La forma geométrica de sus componentes del paso del flujo es conveniente para la condición de flujo del medio.
d. El alto material de la resistencia de desgaste, de la resistencia a la corrosión y de la resistencia de impacto se utiliza para que los componentes del paso del flujo mejoren vida de servicio.
Parámetro
|
Modelo |
Funcionamiento claro del agua |
||||
|
Velocidad giratoria n |
Flujo Q |
Cabeza H |
PA del poder del eje |
Η de la eficacia |
|
|
150ZJL-A35 |
590-980 |
119-364 |
4.4-17.9 |
3.9-15.3 |
63.1-68.1 |
|
100ZJL-A36 |
970-1480 |
76-239 |
15.3-51.1 |
9.6-32.1 |
54.1-58.9 |
|
80ZJL-A33 |
970-1480 |
42-157 |
8.1-48.6 |
8.7-33.2 |
52.3-56.5 |
|
65ZJL-A38 |
970-1470 |
50-120 |
19.4-52.3 |
6.9-28.8 |
42.7-45.8 |
|
65ZJL-A30 |
960-1470 |
25-98 |
11.1-34.7 |
2.3-13.4 |
43.7-51.9 |
|
50ZJL-A40 |
970-1470 |
21-65 |
16.5-58.3 |
5.5-22.1 |
29.9-34.1 |
|
50ZJL-A36 |
970-1470 |
36-85 |
13.1-42.7 |
4.7-20.7 |
31.2-39.4 |
|
50ZJL-A20 |
910-1440 |
10.8-38 |
4.3-10.7 |
0.4-2 |
31.2-38.6 |
|
40ZJL-A35 |
970-1470 |
15.8-47.6 |
13.6-42.9 |
3.8-14.1 |
27.3-33.8 |
|
40ZJL-A25 |
910-1440 |
6.6-22.9 |
7.2-21.5 |
0.6-2.8 |
26.1-37.6 |
|
40ZJL-A21 |
910-1140 |
6.0-9.5 |
6.8-17 |
0.4-2.6 |
27.9-44.6 |
Imagen y detalles del producto
Dibujos de instalación
