Bomba vertical de la mezcla
>
|
| Lugar de origen | Sichuan, China |
| Nombre de la marca | horizontal-slurrypump.com |
| Certificación | ISO9001 |
| Número de modelo | OEM |
| Documento | Manual del producto PDF |
Bomba centrífuga de alta presión de la mezcla, bomba de aguas residuales vertical sumergida
Descripción de producto
las bombas verticales de la mezcla de las ZJL-series son bomba centrífuga de la mezcla de la solo-succión de la sola etapa. las bombas de las ZJL-series están de acuerdo con la teoría de líquidos bifásicos y se diseñan según el principio de minimizar la pérdida total. La forma geométrica de sus componentes del paso del flujo es conveniente para la condición de flujo del medio. De esta manera, la pérdida hidráulica entre las piezas donde ocurren el remolino y la afectación se reduce para reducir la abrasión de los componentes del paso del flujo; se aumenta la eficacia del agua; se reducen los ruidos y la vibración de funcionamiento. la aleación de Alto-Chrome, que tiene alta resistencia de desgaste, resistencia a la corrosión y resistencia de impacto, se utiliza para que los componentes del paso del flujo mejoren vida de servicio.
Uso principal
|
· Explotación minera |
|
· Construcción civil |
|
· Industria |
|
· Carbón Preperation |
|
· Proceso mineral |
|
· El progresar con un movimiento de precesión químico |
Características de producto
Componentes de 1 paso del flujo: este tipo de desgaste del uso de la bomba - metal resistente, impeledor elegir desgaste - metal o caucho resistente.
2 componentes que llevan: utilizamos la lubricación de la grasa. Según altura del líquido de la piscina de la mezcla de la escoria, puede elegir diversas longitudes del eje de la bomba o del tubo de succión.
Lacre 3: No necesita ninguna agua del sello del eje o del sello del eje. En volumen de la succión la condición escasa también puede trabajar normalmente abajo.
Parámetro técnico
|
Modelo
|
Funcionamiento claro del agua |
Motor favorable
|
|||||
|
Velocidad giratoria n |
Flujo Q |
Cabeza H |
Poder del eje PA |
eficacia η |
|||
| r/min | (³ de m /h) | m | kilovatio | % | |||
|
150ZJL-A35 |
980 |
198 | 17,9 | 15,3 | 63,1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13,2 | 17,5 | 68,1 | ||||
| 364 | 12,1 | 18,0 | 66,8 | ||||
|
730 |
147 | 10,0 | 6,3 | 63,1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7,3 | 7,2 | 68,1 | ||||
| 271 | 6,7 | 7,4 | 66,8 | ||||
|
590 |
119 | 6,5 | 3,3 | 63,1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4,8 | 3,8 | 68,1 | ||||
| 219 | 4,4 | 3,9 | 66,8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51,1 | 32,1 | 54,1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42,2 | 39,4 | 58,9 | ||||
| 239 | 34,1 | 45 .1 | 54,2 | ||||
|
970 |
76 | 22,9 | 9,6 | 54,1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18,9 | 11,8 | 58,9 | ||||
| 160 | 15,3 | 13,5 | 54,2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46,8 | 26,8 | 52,6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41,6 | 31,0 | 56,5 | ||||
| 157 | 36,5 | 33,2 | 52,3 | ||||
|
970 |
42 | 16,8 | 5,5 | 52,6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12,4 | 7,1 | 56,5 | ||||
| 122 | 8,4 | 8,7 | 52,3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52,3 | 23,1 | 42,7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45,8 | 26,4 | 45,8 | ||||
| 120 | 43,4 | 28,8 | 45,6 | ||||
|
970 |
50 | 23,4 | 6,9 | 42,7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19,4 | 8,6 | 45,6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34,7 | 8,2 | 43,7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31,9 | 9,7 | 51,9 | ||||
| 98 | 26,0 | 13,4 | 51,7 | ||||
|
960 |
25 | 14,8 | 2,3 | 43,7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13,6 | 2,7 | 51,9 | ||||
| 64 | 11,1 | 3,7 | 51,7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58,3 | 16,5 | 29,9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19,1 | 34,1 | ||||
| 65 | 37,9 | 22,1 | 30,3 | ||||
|
970 |
21 | 25,4 | 4,9 | 29,9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22,2 | 5,5 | 34,1 | ||||
| 43 | 16,5 | 6,4 | 30,3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42,7 | 15,7 | 31,2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37,8 | 18,7 | 39,4 | ||||
| 85 | 29,3 | 20,7 | 33,5 | ||||
|
970 |
24 | 19,1 | 4,7 | 31,2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16,9 | 5,6 | 39,4 | ||||
| 57 | 13,1 | 6,2 | 33,5 | ||||
|
50ZJL-A20
|
1440 |
17,1 | 10,7 | 1,4 | 34,9 |
Y112M-4 V1 380V 4kw |
|
| 24,7 | 9,2 | 1,6 | 38,6 | ||||
| 38,0 | 6,0 | 2,0 | 31,2 | ||||
|
910 |
10,8 | 4,3 | 0,4 | 34,9 |
Y90L-6 V1 380V 1.1kw |
||
| 15,6 | 3,7 | 0,4 | 38,6 | ||||
| 24,0 | 2,4 | 0,5 | 31,2 | ||||
|
40ZJL-A35
|
1470 |
23,7 | 42,9 | 12,8 | 27,3 |
Y180L-4 V1 380V 22kw |
|
| 42,3 | 34,3 | 13,7 | 33,8 | ||||
| 47,6 | 30,5 | 14,1 | 28,1 | ||||
|
970 |
15,8 | 19,2 | 3,8 | 27,3 |
Y160M-6 V1 380V 7.5kw |
||
| 28,3 | 15,3 | 4,1 | 33,8 | ||||
| 31,8 | 13,6 | 4,2 | 28,1 | ||||
|
40ZJL-A25
|
1440 |
10,1 | 21,5 | 2,3 | 26,1 |
Y132S-4 V1 380V 5.5kw |
|
| 18,4 | 19,0 | 2,6 | 36,6 | ||||
| 22,9 | 16,8 | 2,8 | 37,6 | ||||
|
910 |
6,6 | 9,2 | 0,6 | 26,1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8,1 | 0,7 | 36,6 | ||||
| 14,9 | 7,2 | 0,7 | 37,6 | ||||
|
40ZJL-A21
|
1440 |
9,5 | 17,0 | 1,6 | 27,9 |
Y112M-4 V1 380V 4.0kw |
|
| 20,3 | 15,3 | 2,0 | 42,4 | ||||
| 25,9 | 14,1 | 2,2 | 44,6 | ||||
|
910 |
6,0 | 6,8 | 0,4 | 27,9 |
Y90L-6 V1 380V 1.1kw |
||
| 12,8 | 6,1 | 0,5 | 42,4 | ||||
| 16,4 | 5,6 | 0,6 | 44,6 | ||||
Estructura
| 1 | Cubierta Volute | 2 | ayuda | 3 | Base del motor |
| 4 | Impeledor | 5 | Placa de ayuda izquierda | 6 | Tubo de descarga |
| 7 | Placa posterior del trazador de líneas | 8 | Llevar el cuerpo | 9 | Placa de ayuda derecha |

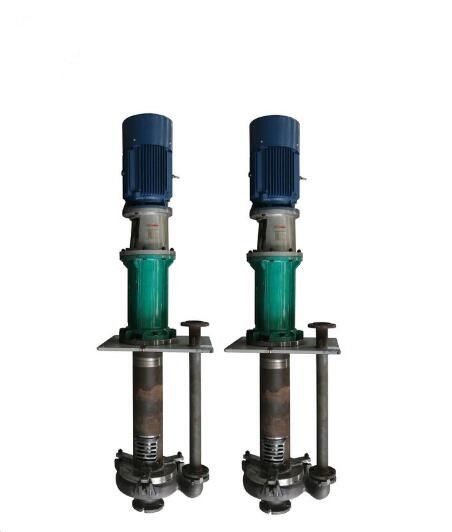

Imagen del producto
Dimensión de la instalación
