Bomba vertical de la mezcla
>
|
| Lugar de origen | Sichuan, China |
| Nombre de la marca | horizontal-slurrypump.com |
| Certificación | ISO9001 |
| Número de modelo | OEM |
| Documento | Manual del producto PDF |

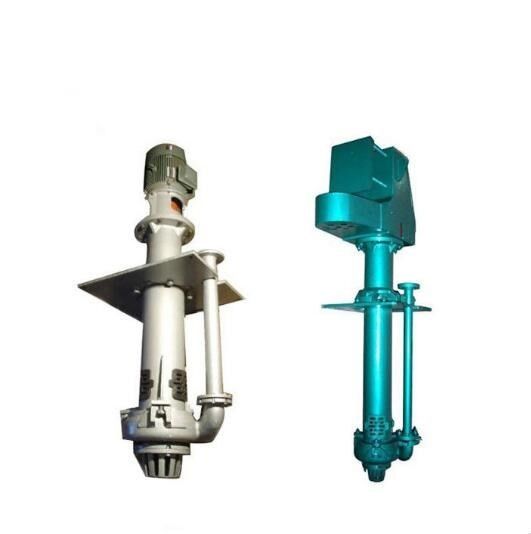

Bomba vertical de la mezcla del eje largo industrial/bomba de arena para la succión abrasiva del barro
Características de producto
El elastómero alineó completamente o metal duro cabido
Impeledor semiabierto de la succión doble
Ningún transporte o embalar sumergido
Impeledor opcional y mezclador ahuecados de la succión disponible
Los modelos de MPV ofrecen la cubierta de goma llena para la resistencia a la corrosión
Puede ser corrido en deberes escasos de la succión
Gama del parámetro
| Nombre | bomba vertical de la mezcla de las ZJL-series |
| Cabeza | 4 ~ 60 m |
| Capacidad | 6 ~ ³ /h de los 364m |
| Tamaño de la descarga | 40mm~200m m |
| Tamaño de la entrada | 50mm~250m m |
| Eficacia máxima | el 70% |
| NPSH | el 1.4m~3.5m |
| Max Motor Power permisible | 315 kilovatios |
| Diámetro |
200mm~470m m |
Descripción de producto
las bombas verticales de la mezcla de las ZJL-series son bomba centrífuga de la mezcla de la solo-succión de la sola etapa. las bombas de las ZJL-series están de acuerdo con la teoría de líquidos bifásicos y se diseñan según el principio de minimizar la pérdida total. La forma geométrica de sus componentes del paso del flujo es conveniente para la condición de flujo del medio. De esta manera, la pérdida hidráulica entre las piezas donde ocurren el remolino y la afectación se reduce para reducir la abrasión de los componentes del paso del flujo; se aumenta la eficacia del agua; se reducen los ruidos y la vibración de funcionamiento. la aleación de Alto-Chrome, que tiene alta resistencia de desgaste, resistencia a la corrosión y resistencia de impacto, se utiliza para que los componentes del paso del flujo mejoren vida de servicio.
Material
|
Descripción |
Material estándar |
Opciones materiales |
|
Eje |
Acero suave 4140 |
Disponible a petición |
|
Soporte del cojinete |
Arrabio |
|
|
Columna |
Acero suave |
|
|
Tamiz superior |
De goma |
Arrabio |
|
Un tamiz más bajo |
Arrabio |
|
|
Trazador de líneas trasero |
Hierro blanco del 27% Chrome |
|
|
Cubierta de la bomba |
Hierro blanco del 27% Chrome |
El caucho alineó el hierro blanco |
|
Impeledor |
Hierro blanco del 27% Chrome |
De goma |
|
Tubo de descarga |
Acero suave |
El caucho alineó el compuesto de acero suave |
|
Placa de adaptador |
Acero suave |
|
Parámetro técnico
|
Modelo
|
Funcionamiento claro del agua |
Motor favorable
|
|||||
|
Velocidad giratoria n |
Flujo Q |
Cabeza H |
Poder del eje PA |
eficacia η |
|||
| r/min | (³ de m /h) | m | kilovatio | % | |||
|
150ZJL-A35 |
980 |
198 | 17,9 | 15,3 | 63,1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13,2 | 17,5 | 68,1 | ||||
| 364 | 12,1 | 18,0 | 66,8 | ||||
|
730 |
147 | 10,0 | 6,3 | 63,1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7,3 | 7,2 | 68,1 | ||||
| 271 | 6,7 | 7,4 | 66,8 | ||||
|
590 |
119 | 6,5 | 3,3 | 63,1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4,8 | 3,8 | 68,1 | ||||
| 219 | 4,4 | 3,9 | 66,8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51,1 | 32,1 | 54,1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42,2 | 39,4 | 58,9 | ||||
| 239 | 34,1 | 45 .1 | 54,2 | ||||
|
970 |
76 | 22,9 | 9,6 | 54,1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18,9 | 11,8 | 58,9 | ||||
| 160 | 15,3 | 13,5 | 54,2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46,8 | 26,8 | 52,6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41,6 | 31,0 | 56,5 | ||||
| 157 | 36,5 | 33,2 | 52,3 | ||||
|
970 |
42 | 16,8 | 5,5 | 52,6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12,4 | 7,1 | 56,5 | ||||
| 122 | 8,4 | 8,7 | 52,3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52,3 | 23,1 | 42,7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45,8 | 26,4 | 45,8 | ||||
| 120 | 43,4 | 28,8 | 45,6 | ||||
|
970 |
50 | 23,4 | 6,9 | 42,7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19,4 | 8,6 | 45,6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34,7 | 8,2 | 43,7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31,9 | 9,7 | 51,9 | ||||
| 98 | 26,0 | 13,4 | 51,7 | ||||
|
960 |
25 | 14,8 | 2,3 | 43,7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13,6 | 2,7 | 51,9 | ||||
| 64 | 11,1 | 3,7 | 51,7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58,3 | 16,5 | 29,9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19,1 | 34,1 | ||||
| 65 | 37,9 | 22,1 | 30,3 | ||||
|
970 |
21 | 25,4 | 4,9 | 29,9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22,2 | 5,5 | 34,1 | ||||
| 43 | 16,5 | 6,4 | 30,3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42,7 | 15,7 | 31,2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37,8 | 18,7 | 39,4 | ||||
| 85 | 29,3 | 20,7 | 33,5 | ||||
|
970 |
24 | 19,1 | 4,7 | 31,2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16,9 | 5,6 | 39,4 | ||||
| 57 | 13,1 | 6,2 | 33,5 | ||||
|
50ZJL-A20
|
1440 |
17,1 | 10,7 | 1,4 | 34,9 |
Y112M-4 V1 380V 4kw |
|
| 24,7 | 9,2 | 1,6 | 38,6 | ||||
| 38,0 | 6,0 | 2,0 | 31,2 | ||||
|
910 |
10,8 | 4,3 | 0,4 | 34,9 |
Y90L-6 V1 380V 1.1kw |
||
| 15,6 | 3,7 | 0,4 | 38,6 | ||||
| 24,0 | 2,4 | 0,5 | 31,2 | ||||
|
40ZJL-A35
|
1470 |
23,7 | 42,9 | 12,8 | 27,3 |
Y180L-4 V1 380V 22kw |
|
| 42,3 | 34,3 | 13,7 | 33,8 | ||||
| 47,6 | 30,5 | 14,1 | 28,1 | ||||
|
970 |
15,8 | 19,2 | 3,8 | 27,3 |
Y160M-6 V1 380V 7.5kw |
||
| 28,3 | 15,3 | 4,1 | 33,8 | ||||
| 31,8 | 13,6 | 4,2 | 28,1 | ||||
|
40ZJL-A25
|
1440 |
10,1 | 21,5 | 2,3 | 26,1 |
Y132S-4 V1 380V 5.5kw |
|
| 18,4 | 19,0 | 2,6 | 36,6 | ||||
| 22,9 | 16,8 | 2,8 | 37,6 | ||||
|
910 |
6,6 | 9,2 | 0,6 | 26,1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8,1 | 0,7 | 36,6 | ||||
| 14,9 | 7,2 | 0,7 | 37,6 | ||||
|
40ZJL-A21
|
1440 |
9,5 | 17,0 | 1,6 | 27,9 |
Y112M-4 V1 380V 4.0kw |
|
| 20,3 | 15,3 | 2,0 | 42,4 | ||||
| 25,9 | 14,1 | 2,2 | 44,6 | ||||
|
910 |
6,0 | 6,8 | 0,4 | 27,9 |
Y90L-6 V1 380V 1.1kw |
||
| 12,8 | 6,1 | 0,5 | 42,4 | ||||
| 16,4 | 5,6 | 0,6 | 44,6 | ||||
