Caso horizontal Electric Power de la fractura de la succión de la bomba centrífuga de la capacidad grande solo
Descripción de producto
las bombas de las WD-series son bombas centrífugas resistentes a la corrosión horizontales, con el canal de flujo espacioso del impeledor y el funcionamiento hidráulico superior. La cubierta trasera del impeledor se equipa de la cuchilla trasera, que puede reducir salida de los medios. Para recuperar el funcionamiento de la bomba cuando se llevan los componentes del paso del flujo y el dispositivo de ajuste corroído, axial se equipa para ajustar el espacio entre el impeledor y el cuerpo de bomba. Los tipos variables de sello del eje (sello mecánico incluyendo, sello dinámico + sello de embalaje, sello dinámico + K-tipo sello) se adoptan para cumplir los requisitos de aislamiento del eje para llevar medios variables
Estructura
| *1 | Tornillo de cierre | *8 | Vice cámara del impeledor | 15 | Casquillo del rodamiento delantero | 22 | Cacerola de aceite | *29 | Manga |
| 2 | Junta | 9 | Anillo o | *16 | Rodamiento delantero | 23 | Nuez del ajuste | 30 | Anillo de cierre del agua |
| *3 | Nuez del impeledor | *10 | Vice impeledor | 17 | Llevar el cuerpo | 24 | Tornillo de ajuste | 31 | Llenador |
| 4 | Anillo o | *11 | Cámara que embala | 18 | Llevar el soporte | 25 | Llevar el soporte del cuerpo | 32 | Anillo o |
| *5 | Impeledor | 12 | Anillo o | *19 | Cojinete posterior | *26 | eje | *33 | llaves |
| *6 | Cuerpo de bomba | 13 | Boca del agua de la aclaración | 20 | Cubierta del cojinete posterior | 27 | Cubierta del escudo | ||
| 7 | Anillo o | 14 | Agua que conserva la placa | 21 | Llave | 28 | Glándula de embalaje |

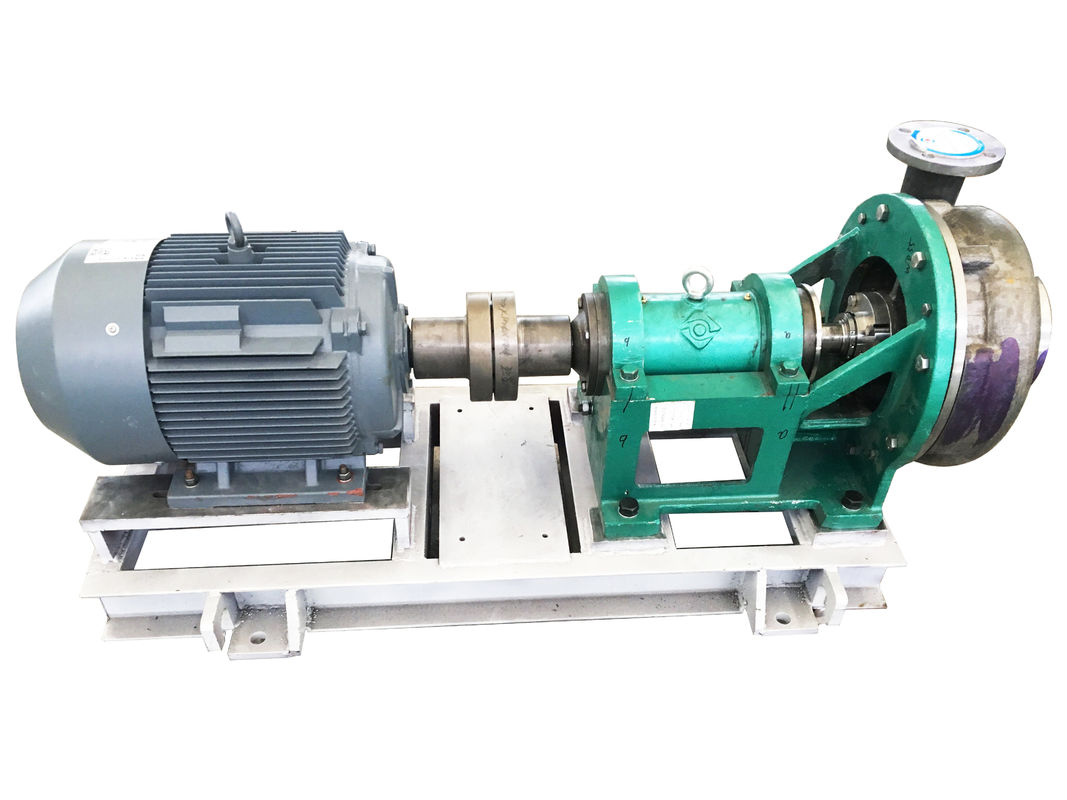

Demostración del producto
Gama de la especificación
|
|
Modelo: bomba centrífuga de las WD-series |
| Tamaño de la descarga: 40mm~200m m | |
| Tamaño de la entrada: 50mm~250m m | |
| Capacidad: 8 ~ ³ /h de 800 m | |
| Cabeza: 10 ~ 90 m | |
| Eficacia máxima: el 70% | |
| NPSH: el 1.4m~4.5m | |
| Max Motor Power permisible: 315 kilovatios | |
| Impeledor | Max Particle Size permitido: 20 milímetros |
| Paletas: 5/6 | Tipo del sello: sello mecánico/sello dinámico/sello de embalaje |
| Tipo: a medias abierto cerrado | Peso de la bomba: hasta 3000kg |
| Material: Metal (según condiciones de trabajo) | RPM: 1450 r/min |
Uso
1. Utilizado en diversas industrias como industria química, industria de la metalurgia, industria de la electricidad, industria de papel, la industria alimentaria, la industria farmacéutica y la fibra sintética.
2. Lleve corrosivo y los medios líquidos abrasivos que contienen los sólidos contentan no más el que 35%
