bomba centrífuga horizontal
>
|
| Lugar de origen | Sichuan, China |
| Nombre de la marca | horizontal-slurrypump.com |
| Certificación | ISO9001 |
| Número de modelo | OEM |
| Documento | Manual del producto PDF |

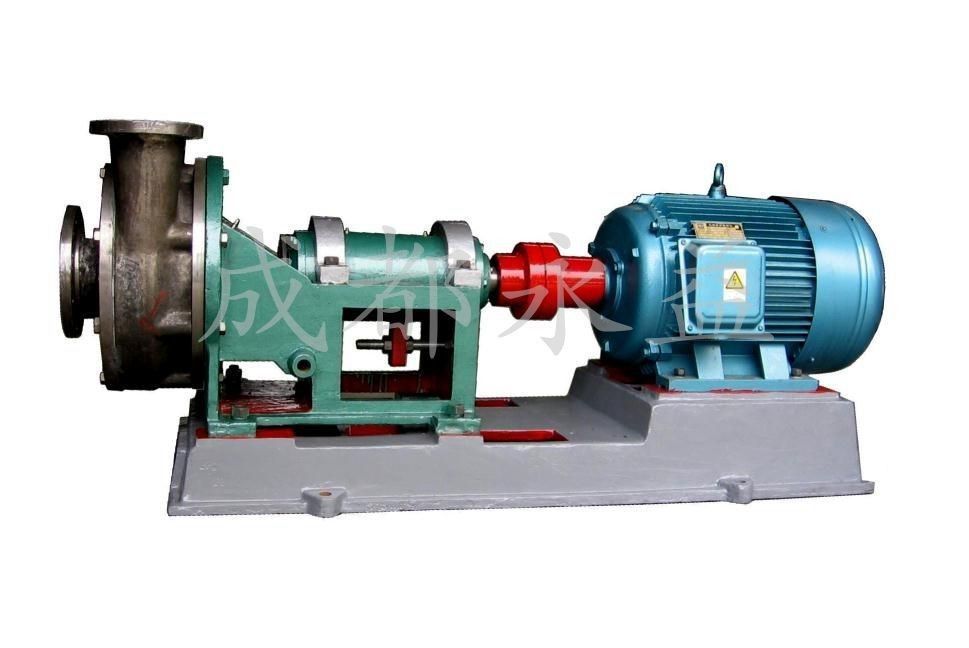

Resistente de alta temperatura horizontal de acero inoxidable eléctrico de la bomba centrífuga
Descripción de producto
1. Bombas centrífugas resistentes a la corrosión horizontales, con el canal de flujo espacioso del impeledor y el funcionamiento hidráulico superior.
2. la cubierta trasera del impeledor se equipa de la cuchilla trasera, que puede reducir salida de los medios.
3. Los tipos variables de sello del eje (sello mecánico incluyendo, sello dinámico + sello de embalaje, sello dinámico + K-tipo sello) se adoptan para cumplir los requisitos de aislamiento del eje para llevar medios variables
Característica de la estructura
Fractura radial, puerta posterior, bomba centrífuga volute de la sola succión de la sola etapa
Impeledor: impeledor abierto, impeledor semiabierto, impeledor del vórtice e impeledor cerrado.
El impeledor cerrado se diseña como impeledor del ancho-flujo según el principio de flujo polifásico, que es beneficioso al paso del medio sólido sin la obstrucción
el impeledor se diseña con las cuchillas traseras
las cuchillas traseras delanteras se utilizan para evitar que el medio fluya detrás hacia la entrada de bomba
las cuchillas se utilizan para reducir la presión axial de la salida y para equilibrar la fuerza axial
el impeledor se monta en el eje con un ajuste cónico para la asamblea y el desmontaje fáciles
el impeledor se sujeta con la nuez del impeledor y el tornillo de cierre
Uso
Ácidos orgánicos e inorgánicos: ácido nítrico, ácido sulfúrico, ácido hidroclórico y ácido fosfórico.
Carbonato del hidróxido de sodio o sódico, solución alcalina del etc.
Compuestos orgánicos y otras materias primas y productos corrosivos.
Parámetro técnico
|
modelo |
Funcionamiento del agua potable |
||||||
|
flujo (m3/h) |
cabeza (m) |
velocidad (r/min) |
máximo eficacia (%) |
NPSH (NPSHr) m |
peso principal de la bomba Kilogramo |
componente del eje |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Especificación de trabajo
Flujo: 8-1000m3/h
Cabeza: el 15-120m
Gire la velocidad:<1500rpm>
Presión: 1.6MPa
Temperatura: - 50℃-130℃
Poder de Motoe: 5.5-315KW
Estructura
|
*1 |
Tornillo de cierre |
*8 |
Vice cámara del impeledor |
15 |
Casquillo del rodamiento delantero |
22 |
Cacerola de aceite |
*29 |
Manga |
|
2 |
Junta |
9 |
Anillo o |
*16 |
Rodamiento delantero |
23 |
Nuez del ajuste |
30 |
Anillo de cierre del agua |
|
*3 |
Nuez del impeledor |
*10 |
Vice impeledor |
17 |
Llevar el cuerpo |
24 |
Tornillo de ajuste |
31 |
Llenador |
|
4 |
Anillo o |
*11 |
Cámara que embala |
18 |
Llevar el soporte |
25 |
Llevar el soporte del cuerpo |
32 |
Anillo o |
|
*5 |
Impeledor |
12 |
Anillo o |
*19 |
Cojinete posterior |
*26 |
eje |
*33 |
llaves |
|
*6 |
Cuerpo de bomba |
13 |
Boca del agua de la aclaración |
20 |
Cubierta del cojinete posterior |
27 |
Cubierta del escudo |
|
|
|
7 |
Anillo o |
14 |
Agua que conserva la placa |
21 |
Llave |
28 |
Glándula de embalaje |
|
Imagen del producto
Procedimiento
Embalaje y envío
|
OEM |
Aceptable |
|
MOQ |
1 sistema |
|
Precio |
Negociable |
|
Puerto |
Shangai |
|
Pago |
T/T, L/C, Western Union |
|
Empaquetado |
Caso de madera de la exportación o como petición del cliente |
|
Plazo de expedición |
40 días según la cantidad de la orden |
|
Envío |
Por el mar, por el aire, en tren |
