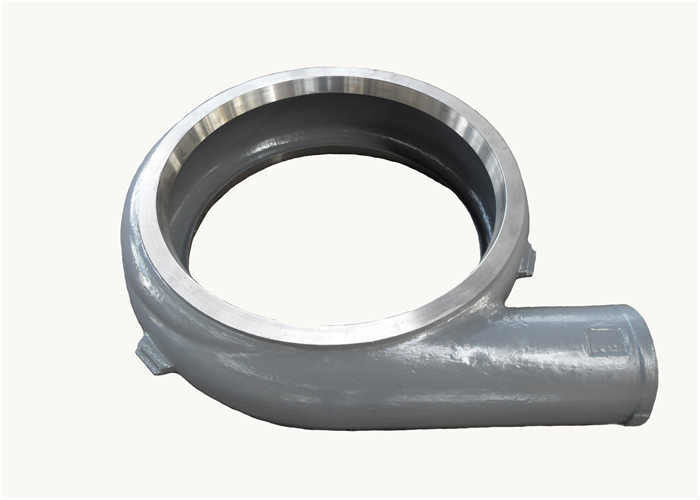

Bomba resistente de la mezcla
>
|
| Lugar de origen | China |
| Nombre de la marca | horizontal-slurrypump.com |
| Certificación | ISO |
| Número de modelo | OEM |
| Documento | Manual del producto PDF |
Características
1. Las cubiertas dobles diseñan la bomba centrífuga de la mezcla, paso ancho para los sólidos;
2. Conjunto y marco de cojinetes: Typies de la capacidad estándar y alta disponibles. Un eje del diámetro grande con una proyección corta minimiza la desviación y la vibración. El rodamiento de rodillos resistente se contiene en un cartucho que lleva desprendible. El cuerpo de bomba es sujetado con el marco por los pernos mínimos. El ajuste del impeledor se proporciona en una posición conveniente debajo del conjunto de cojinetes.
3. Impeledor y material del trazador de líneas: hierro del alto cromo, caucho, etc. blancos.
4. Impeledor de la eficacia alta disponible: hasta 86,5% con certeza mecanografían
5. Material mojado permutable de las piezas: Alto metal de la aleación del cromo: PH: 5-12; caucho natural: PH: 4-12;
6. Sello del eje: Sello de embalaje, sello centrífugo, sello mecánico;
7. Rama de la descarga: 8 posiciones en cada 45°;
8. Tipo de conducción: V-correa, acoplamiento flexible, caja de cambios, acoplador hidráulico
Uso de la bomba de la mezcla
Proceso de la flotación de los minerales
Preparación de carbón eléctrica de la fábrica
Lavado del carbón
Proceso medio químico
Dirección efluente
Dirección de la arena y de la grava
Tipo de impulsión:
Tabla del funcionamiento
| MODELO | ACOPLAMIENTO PERMISIBLE MAX.POWER (Kilovatio) |
MATERIAL | AGUA POTABLE PERFORANCE | IMPELEDOR | |||||||
| TRAZADOR DE LÍNEAS | IMPELEDOR | Capacidad de Q | Cabeza de H | Velocidad | Efectividad máxima. | NPSH | PALETAS NO. | DIÁMETRO DEL IMPELEDOR | |||
| m3/h | L/s | (m) | n (r/min) | (%) | (m) | (milímetro) | |||||
| 1.5/B-AH | 15 | M | M | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2--4 | 5 | 152 |
| RU | RU | 10.8-25.2 | 3--7 | 7-52 | 1400-3400 | 30 | 3 | ||||
| 1/1.5B-AH | 15 | M | M | 16.2-34.2 | 4.5-9.5 | 25-92 | 1400-2200 | 20 | 2-5.5 | 5 | 330 |
| 2/1.5B-AH | 15 | M | M | 32.4-72 | 9--20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 5 | 184 |
| RU | RU | 25.2-54 | 7--15 | 5,5--41 | 1000-2600 | 50 | 2.5-5 | 5 | 178 | ||
| 3/2C-AH | 30 | M | M | 39.6-86.4 | 11--24 | 12-64 | 1300-2700 | 55 | 4--6 | 5 | 214 |
| RU | RU | 36-75.6 | 10--21 | 13-46 | 1300-2300 | 60 | 2--4 | 5 | 213 | ||
| 3/2D-HH | 60 | M | M | 68.4-136.8 | 19-38 | 25-87 | 850-1400 | 47 | 3-7.5 | 5 | 457 |
| 4/3C-AH | 30 | M | M | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4--6 | 5 | 245 |
| RU | RU | 79.2-180 | 22-50 | 5-34.5 | 800-1800 | 59 | 3--5 | ||||
| 4/3E-HH | 120 | M | M | 126-252 | 35-70 | 12-97 | 600-1400 | 50 | 2--5 | 5 | 508 |
| 6/D-AH | 60 | M | M | 162-360 | 40-100 | 12-56 | 800-1550 | 65 | 5--8 | 5 | 365 |
| RU | RU | 144-324 | 40-90 | 12-45 | 800-1350 | 65 | 3--5 | 5 | 365 | ||
| 6/4S-HH | 560 | M | M | 324-720 | 90-200 | 30-118 | 600-1000 | 64 | 3-8 | 5 | 711 |
| 6S-HH | 560 | M | M | 468-1008 | 130-280 | 20-94 | 500-1000 | 65 | 4-12 | 5 | 711 |
| 8/6E-AH | 300 | M | M | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 5 | 510 |
| RU | RU | 324-720 | 90-200 | 7-49 | 400-1000 | 65 | 5-10 | 5 | 510 | ||
| EL 10/8E-M | 120 | M | M | 666-1440 | 185-400 | 14-60 | 600-1100 | 73 | 4-10 | 5 | 549 |
| 10/8ST-AH | 560 | M | M | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 5 | 686 |
| RU | RU | 540-1118 | 150-330 | 12-50 | 400-750 | 75 | 4-12 | ||||
| 12/10ST-AH | 560 | M | M | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 5 | 762 |
| RU | RU | 720-1620 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | ||||
| 14/12ST-AH | 560 | M | M | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-8 | 5 | 965 |
| RU | RU | 1152-2520 | 320-700 | 13-44 | 300-500 | 79 | 3-10 | ||||
| 16/14TU-AH | 1200 | M | M | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 5 | 1067 |
| 20/18TU-AH | 1200 | M | M | 2520-5400 | 700-1500 | 13-57 | 200-400 | 85 | 5-10 | 5 | 1370 |
10 / ST 8 - AH introducción de la bomba
El ST 10/8 - AH las bombas son bombas cantilevered, horizontales, centrífugas de la mezcla. Las placas del marco de las bombas tienen trazadores de líneas desgaste-resistentes reemplazables del metal o trazadores de líneas de goma. Los impeledores se hacen del metal o del caucho desgaste-resistente. Los sellos del eje para las bombas pueden ser adoptables del sello de la glándula o del sello del expulsor. La rama de la descarga se puede colocar en los intervalos de 45 grados por la petición y orientar a cualquier ocho posiciones para adaptarse a instalaciones y a usos.
